Principales técnicas de refrigeración para fuentes de alimentación:
Existen tres técnicas principales para la refrigeración en fuentes de alimentación:
1. Convección natural:
Cuando se calienta una fuente de alimentación, el fluido circundante (como el aire) cerca de la superficie calentada se calienta y se vuelve menos denso, lo que hace que suba. A medida que sube, el fluido más frío de los alrededores lo sustituye, creando un patrón de circulación natural.
2. Refrigeración por aire forzado:
Es un método de transferencia de calor que se basa en el uso de dispositivos mecánicos, como ventiladores, para mejorar el proceso de convección natural y aumentar la velocidad de disipación de calor de una fuente de alimentación.
3. Enfriamiento por conducción:
Es un método de transferencia de calor que se produce a través del contacto físico directo entre dos objetos a diferentes temperaturas. El calor generado por los componentes se transfiere del objeto más caliente al objeto más frío (caja metálica) a través de interacciones moleculares, sin que intervenga el movimiento de fluidos.

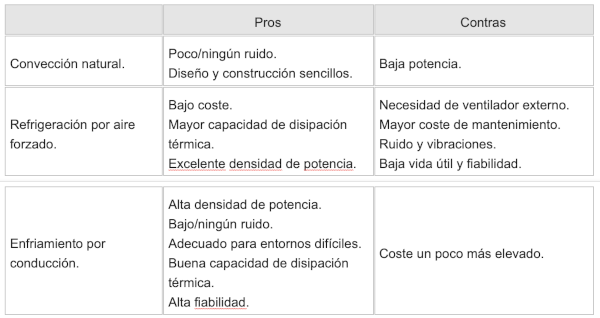

De la tabla anterior se desprende que la refrigeración conducida sería la solución más rentable y fiable, por lo que resulta ideal para su uso en entornos difíciles.
¿Cómo puede diseñarse una fuente de alimentación sin ventilador?
Tradicionalmente, las fuentes de alimentación industriales disipan el calor a los disipadores incorporados o a un chasis de canal en U. La estructura básica se muestra a continuación como Fig.1. Sin embargo, la mayor parte del calor permanece en la fuente de alimentación o en el sistema, lo que puede tener un impacto significativo en la fiabilidad general del sistema y en la protección contra sobretemperatura.

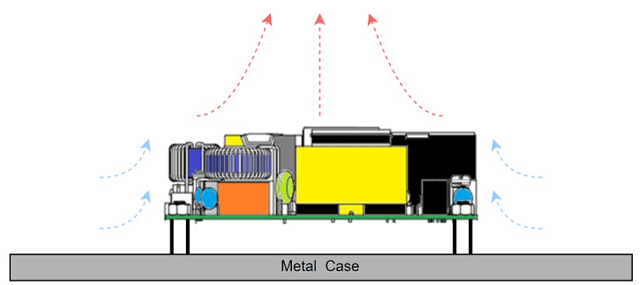

Fig.1 Diseño convencional de estructura de fuente de alimentación open-frame.
La solución a este problema es transferir eficazmente la fuente de calor al exterior del sistema. El calor generado por la fuente de alimentación procede principalmente de componentes críticos como dispositivos de potencia, magnéticos y condensadores. Si estos componentes se montan directamente sobre una base metálica (placa base) y se fijan a la carcasa metálica del sistema, el calor puede transmitirse con éxito al exterior. La siguiente Fig.2 muestra uno de los ejemplos y cómo funciona el concepto.

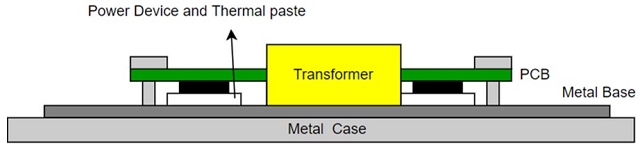

Fig.2 Diseño de la estructura de la fuente de alimentación refrigerada por placa base.
La serie CFM500S ofrece un método similar de refrigeración de la placa base, y los usuarios pueden añadir una placa metálica adicional con un tamaño de 480 mm * 248 mm * 1,2 mm debajo de la placa base del CFM500S para mejorar el rendimiento de disipación del calor. Como se puede ver en las fotos de abajo para la instalación, para más detalles no duce consultar a nuestros expertos de Media MicroComputer.
Cuando se utiliza con la solución de refrigeración de la placa base, la serie CFM500S puede suministrar 500 W (carga completa) sin ventilador. La curva de reducción de potencia queda de esta forma:
Soluciones de Cincon
La solución de alimentación sin ventilador CA-CC de Cincon, que incluye los tipos de placa base open-frame, cubierta y ladrillo (brick), es adecuada para una gran variedad de sistemas. La gama de potencias va desde los 70 W hasta los 750 W. El diseño de refrigeración por placa base hace que todas las series de la categoría fanless alcancen una mayor densidad de potencia y mejoren el rendimiento de disipación del calor en condiciones sin ventilador y con una temperatura ambiente más alta. Si está buscando una fuente de alimentación con todas las características mencionadas, la fuente de alimentación fanless Cincon sería su elección ideal.
A través de Media MicroComputer puede consultar cartera de productos de esta gran marca de fuentes de alimentación Cincon.
Fuente del artículo Cincon Electronics Co.
