Los métodos comunes de detección táctil capacitiva incluyen oscilación RC, conversión de carga, comparación de voltaje parcial de capacidad en serie, derivación, etc. Los MCUs de Holtek utilizan el método de oscilación RC, donde el contacto de un dedo provoca un cambio en la capacitancia, lo que altera la frecuencia de oscilación del oscilador RC. Este cambio es captado por el hardware interno, y junto con un algoritmo, permite determinar la pulsación. En la Figura 1 se muestra un diagrama a bloques del diseño de una balanza electrónica, aplicación típica de los MCUs con capacidades táctiles.

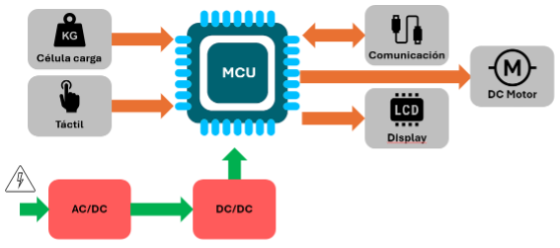

Figura 1. Diagrama de bloques de una aplicación típica: bascula digital.
Los MCUs HT32 M0+ cuentan con un excelente núcleo de procesador Arm® Cortex®-M0+ de alta eficiencia energética, que ofrece un equilibrio óptimo entre precio, potencia y rendimiento. Estos MCUs no solo son la primera opción para el diseño y desarrollo de nuevos productos, sino que también son la mejor elección para actualizar productos tradicionales que utilizan un MCU de 8 bits a productos basados en un MCU de 32 bits con un rendimiento superior. Esta serie HT32 incluye modelos para gestionar 24 o 28 teclas táctiles. En la Figura 2 se muestran las reglas de nomenclatura de la serie.
Los MCUs HT8 (8 bits) tienen una mayor capacidad de resistencia a la interferencia de ruido de alimentación, una mayor sensibilidad de respuesta en las teclas táctiles, mejores características lógicas de ahorro de energía y una mayor conveniencia en el desarrollo. Estas características combinadas hacen que los dispositivos sean adecuados para diversas aplicaciones de productos de teclas táctiles alimentados por corriente alterna o batería. En la Figura 3 se pueden observar las reglas de nomenclatura de la serie HT8, que incluye modelos con controladores capaces de gestionar desde 1 hasta 24 teclas táctiles.

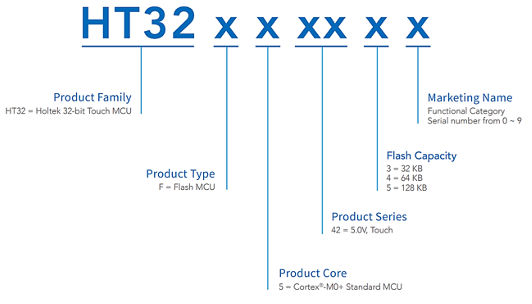

Figura 2. Reglas de nomenclatura serie HT32.

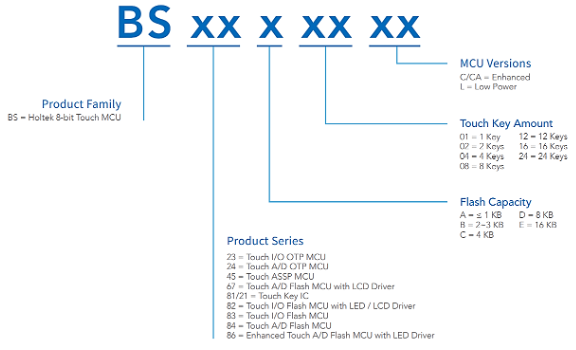

Figura 3. Reglas de nomenclatura serie BS (8 bits).
Para brindar soporte a la serie de MCUs Touch, Holtek y proveedores externos ofrecen un conjunto completo de herramientas de software y hardware. Se cuenta con soporte completo de proveedores profesionales de entornos de desarrollo (IDE), como IAR, y Keil. Además, Holtek ofrece kits de inicio, un ICE e-Link32 Pro, IDEs y herramientas como HT8 CodeConfig, HT-IDE3000 y HT32 CodeConfig, bibliotecas de controladores periféricos, una biblioteca para teclas táctiles, ejemplos de código fuente de aplicaciones, entre otros. Con la tecnología ISP (Programación en el Sistema) e IAP (Programación en la Aplicación) de Holtek, se dispone de un conjunto completo de herramientas para actualizaciones rápidas de software, lo que permite a los clientes reducir considerablemente el tiempo de desarrollo.
