«Las nuevas incorporaciones a nuestra cartera de conmutadores de microondas LXI migran la funcionalidad RFIU, anteriormente disponible en nuestras gamas personalizadas flexibles y llave en mano, a nuestra familia estándar COTS», afirmó Steven Edwards, director de gestión de productos de Pickering Interfaces, «pero con la ventaja adicional de un aumento significativo de las opciones de configuración. La gama ampliada maximiza ahora la flexibilidad, la densidad y la funcionalidad para dar respuesta al más amplio conjunto de requisitos de pruebas intersectoriales más recientes».

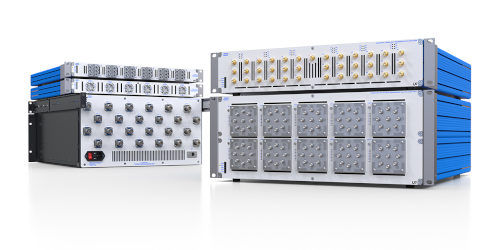

Anteriormente disponibles como productos personalizados flexibles (60-890) y llave en mano (60-891) especificados por el cliente, las novedades de producto abarcan nuevas ofertas de catálogo de dos variantes diferentes de unidades de conmutación de microondas LXI: la gama LXI estándar de la empresa, que consta de múltiples relés de un solo tipo instalados en el panel frontal de la unidad; y configuraciones específicas de soluciones multiplexoras y matriciales totalmente integradas y construidas internamente. Convertirlos en componentes estándar del catálogo COTS simplifica el proceso de selección y pedido para los clientes, además de reducir los plazos de entrega.
«Los sistemas de prueba automatizados basados en LXI se utilizan habitualmente para la verificación y las pruebas funcionales de dispositivos y subsistemas de microondas, que a menudo incluyen el enrutamiento y la conmutación de señales. La complejidad cada vez mayor de estos DUT suele ir acompañada de un mayor número de E/S», añadió Edwards. «Nuestra nueva gama LXI ofrece una mayor densidad de canales, lo que maximiza la carga útil y minimiza la altura del chasis, lo que contribuye a reducir el número de unidades de conmutación utilizadas para aplicaciones de conmutación de gran tamaño, reduciendo el tamaño del sistema de pruebas, mejorando la calidad de la señal y simplificando la programación. Estas unidades permiten a los ingenieros de diseño de sistemas de pruebas obtener de forma rápida y sencilla soluciones COTS estándar para subsistemas de conmutación con un elevado número de canales en sistemas de pruebas de microondas».
Los productos estándar existentes (modelos 60-800/801/802/803) cubren las funciones SP4T y SP6T en versiones de relé a prueba de fallos sin terminación y con terminación en varios anchos de banda. Tres nuevas familias amplían la gama con configuraciones SP8T/SP10T/SP12T (modelo 60-804), SPDT (modelo 60-806) y conmutador de transferencia (modelo 60-808) de relés a prueba de fallos (failsafe) o de enclavamiento (latching), con opciones sin terminación y con terminación (sin conmutador de transferencia). Además, hay dos nuevas familias de soluciones multiplexoras (SP16T a SP48T con bancos simples a cuádruples: modelo 60-805) y matriciales (hasta 12x12: modelo 60-807) de alto número de canales, totalmente integradas y construidas internamente.
Con acceso a opciones de SPDT, SP8T/SP10T/SP12T y conmutadores de transferencia montados en panel, los ingenieros pueden construir soluciones de conmutación complejas simplemente añadiendo cableado externo. Las soluciones de multiplexores y matrices integrados autónomos garantizan que el cableado de RF esté protegido contra daños o perturbaciones, al tiempo que aseguran un rendimiento repetible entre lotes de fabricación. El suministro de soluciones precableadas y totalmente probadas (unidades suministradas con resultados de pruebas) elimina la carga de la implementación y la repetibilidad del rendimiento para el usuario final.
Todos los modelos están equipados con una lista de exploración integrada y capacidad de activación (hardware o software), lo que permite la ejecución de secuencias de prueba predefinidas y minimiza el tiempo de funcionamiento. Las secuencias se almacenan en el propio producto, en lugar de en el ordenador del sistema, para reducir la sobrecarga del sistema.
Se ofrecen configuraciones de 6 GHz a 67 GHz (dependiendo del rango) sin terminar o terminadas (excepto la transferencia) en todo el rango, con conmutación de 110 GHz disponible solo como SPDT terminado. Todas las familias nuevas se ofrecen con modos de funcionamiento de relé a prueba de fallos o de enclavamiento, y el rendimiento de RF es idéntico entre los modos, lo que permite seleccionar el modo más adecuado para la aplicación. El recuento del funcionamiento del relé se proporciona en todo el rango, lo que permite supervisar los niveles de contacto individuales de cada relé, lo que puede utilizarse para el mantenimiento predictivo.
Con anchos de banda en el rango de 6-110 GHz, las cinco nuevas familias de conmutación admiten una amplia gama de aplicaciones en múltiples sectores, desde semiconductores, radares y comunicaciones (incluidas las pruebas de teléfonos móviles y antenas) hasta dispositivos médicos y de automoción.
La herramienta gratuita en línea Microwave Switch Design Tool (MSDT) de Pickering permite el diseño y la simulación de unidades de microondas. Aunque está destinada a soluciones flexibles o llave en mano, la MSDT también se puede utilizar para determinar el rendimiento de los productos integrados estándar antes de recibir una unidad física.
Todos los relés de transferencia, SPDT y de alto número de canales también se pueden especificar en la plataforma de conmutadores de microondas flexibles modelo 60-890 de Pickering, y esta solución debe tenerse en cuenta cuando se requiere una combinación de relés. También hay disponibles múltiples gamas existentes de productos estándar de configuración alternativa en PXI/PXIe y LXI.
Se suministran controladores para Windows y, a diferencia de muchos competidores, para Linux y sistemas operativos en tiempo real. Todos los productos con una potencia nominal de hasta 67 GHz tienen una garantía de 3 años; para las opciones de 110 GHz, el periodo de garantía es de 1 año. Pickering Interfaces también ofrece asistencia técnica garantizada a largo plazo para los productos.
