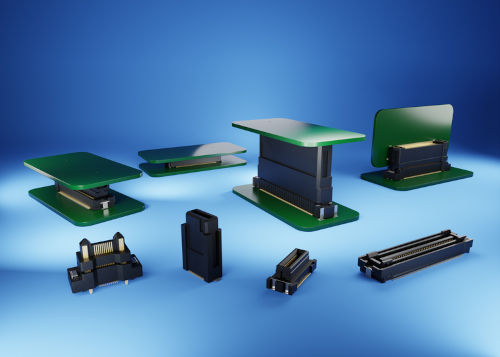

Con hasta 160 contactos en una disposición simétrica de doble fila, la nueva familia de conectores flotantes Flecto está disponible con tres opciones de pasos en miniatura: 0,5 mm (.0197"), 0,635 mm (.025") y 0,8 mm (0,0315"). Al adaptarse a movimientos de hasta ±0,5 mm en los ejes X e Y, Flecto permite la colocación precisa de varios conectores entre las mismas dos PCB, donde la suma de desalineaciones podría, de otro modo, plantear problemas para el acoplamiento de alta velocidad y precisión.
La flexibilidad de tolerancia posicional de los conectores Flecto también mejora la fiabilidad del sistema, ya que mantiene la integridad de la conexión durante los golpes y las vibraciones y reduce la posibilidad de degradación o fallo por "fretting", una situación que se produce cuando las vibraciones prolongadas hacen que el chapado se desgaste de las patillas de acoplamiento rígidas, exponiendo la aleación subyacente a una posible oxidación.
"La creciente demanda de múltiples conectores por par de placas aumenta la posibilidad de que se produzcan problemas de alineación mecánica debido a las capacidades de los sistemas automáticos de recogida y colocación y al proceso de reflujo asociado, que puede hacer que los conectores experimenten tensiones involuntarias", afirma Ryan Smart, Vicepresidente de Producto de Harwin. "Además, una vez que los sistemas están en el campo, muchos conectores están sujetos a tensiones resultantes de la exposición a corto o largo plazo a golpes y vibraciones."

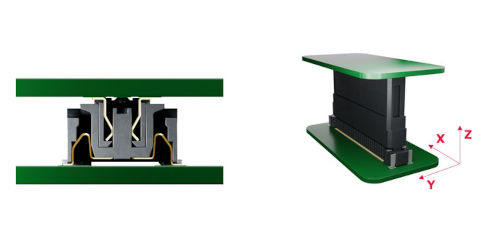

"Gracias a su innovador mecanismo de suspensión similar a un muelle, la nueva familia Flecto de Harwin permite a los fabricantes de equipos originales hacer frente a estos dos retos con una amplia selección de conectores flotantes placa a placa de paso fino, elevado número de patillas y alto rendimiento, tanto para la transferencia de datos como de energía."
Los conectores Flecto admiten alturas de acoplamiento de placa a placa de tan sólo 7,2 mm y velocidades de transmisión de datos de hasta 12 Gbit/s. Las clavijas de alimentación adicionales disponibles con las opciones de paso de 0,5 mm están preparadas para corrientes de hasta 3 A. Los conectores hembra verticales y horizontales permiten conectar las placas en paralelo o en ángulo recto, mientras que los conectores de señal Flecto incorporan clavijas o postes para eliminar el movimiento durante el reflujo de la soldadura. En los conectores mixtos de señal y alimentación, los postes soldables atraviesan la placa para mejorar la precisión de ubicación y la resistencia mecánica. Algunos de los conectores presentan contactos cubiertos para evitar daños accidentales cuando no hay un conector de acoplamiento, mientras que otros ofrecen polarización dentro de la cubierta para garantizar un acoplamiento unidireccional.
Entre las aplicaciones a las que va dirigida la nueva gama se encuentran la automatización de fábricas, los vehículos eléctricos, las pantallas LED, las cámaras de seguridad, los dispositivos IoT, las comunicaciones de datos y una amplia variedad de sistemas integrados.
