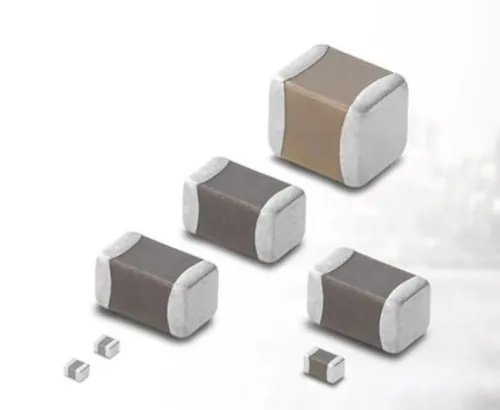

Cinco componentes de la serie GCM tienen una tensión nominal de 2,5 - 4 Vdc y están destinados a circuitos periféricos de circuitos integrados (IC) en sistemas avanzados de asistencia al conductor (ADAS) y aplicaciones de conducción autónoma (AD). Los dos MLCC restantes tienen una tensión nominal de 25 Vdc para aplicaciones de líneas eléctricas a bordo de vehículos.
En los últimos años, a medida que avanzan las tecnologías ADAS y AD, el número y el nivel de rendimiento de los sistemas instalados en los vehículos no han dejado de aumentar. Como resultado, ha crecido la demanda de MLCC de baja tensión y mayor capacidad utilizados en torno a los circuitos integrados para garantizar un funcionamiento estable. Además, a medida que aumenta el número de MLCC montados en placas de circuito impreso (PCB), las limitaciones de espacio se convierten en el factor crítico que restringe el diseño. Al mismo tiempo, para los MLCC de tensión nominal media utilizados en las líneas de alimentación de los automóviles, existe una creciente demanda tanto de miniaturización como de mayor capacidad para mejorar la densidad de potencia y de montaje. Estas necesidades son especialmente pronunciadas en los sistemas ADAS y AD, donde tanto los circuitos periféricos de los circuitos integrados como las líneas de alimentación están sujetos a importantes fluctuaciones de tensión, lo que requiere un mayor aumento de la capacidad y una reducción del tamaño de los componentes. Aprovechando sus materiales cerámicos patentados, junto con tecnologías de refinamiento y uniformidad de partículas, Murata presenta siete MLCC para automoción que alcanzan la mayor capacidad del mundo en relación con la tensión nominal y el tamaño.
En el caso de los MLCC de baja tensión nominal, Murata ha ampliado su gama de productos con una capacidad de 100 µF o superior, alcanzando los 100 µF en el tamaño de 1206 (3,2 mm × 1,6 mm), que anteriormente solo estaba disponible en el tamaño más grande de 1210 (3,2 mm × 2,5 mm). Esto reduce el área de montaje en la placa de circuito impreso (PCB) en aproximadamente un 36 %. Además, en el tamaño más pequeño de MLCC para automoción, de 0201 pulgadas (0,6 mm × 0,3 mm), se ha aumentado la capacidad desde los 1-2,2 µF habituales. En el caso de los MLCC de tensión nominal media, Murata ha logrado una capacidad de 1 µF en el tamaño de 0,402 pulgadas (1,0 mm × 0,5 mm), que anteriormente solo se conseguía en el tamaño más grande de 0603 pulgadas (1,6 mm × 0,8 mm), lo que reduce el área de montaje en la PCB en aproximadamente un 61 %.
Al combinar esta gama de productos, Murata aborda una amplia variedad de retos en el mercado de la automoción, incluidos los requisitos de mayor capacidad en torno a los circuitos integrados, las severas limitaciones de espacio en las placas de circuito impreso y la estabilización de las líneas de alimentación, contribuyendo así al funcionamiento estable de sistemas completos y a una mayor flexibilidad de diseño. Además, la reducción del número de MLCC necesarios permite un menor uso de material de placa de circuito impreso y un menor consumo de energía durante la fabricación, lo que ayuda a reducir el impacto medioambiental.
En la gama de baja tensión, el GCM035D70E225ME02, con una tensión nominal de 2,5 Vdc, está disponible en el tamaño 0201 (0,6 mm × 0,3 mm) y ofrece una capacitancia de 2,2 µF, lo que supone la mayor capacitancia del mundo para su clase de tensión nominal y tamaño. El modelo GCM31CD70E107ME36, de tamaño 1206 (3,2 mm × 1,6 mm), tiene una tensión nominal de 2,5 Vdc y ofrece 100 µF, la mayor capacitancia del mundo en su clase.
El GCM035D70G225MEC2 tiene una tensión nominal de 4 Vdc, está disponible en el tamaño de 0,6 mm × 0,3 mm (0201) y ofrece 2,2 µF, también la mayor capacitancia del mundo en esta categoría. El GCM31CD70G107ME36 tiene una tensión nominal de 4 V CC, está disponible en el tamaño de 1206 pulgadas (3,2 mm × 1,6 mm) y ofrece 100 µF, lo que supone la mayor capacidad del mundo para esta tensión nominal y este tamaño. El GCM32ED70G227MEC4 tiene una tensión nominal de 4 Vdc, está disponible en el tamaño de 1210 (3,2 mm × 2,5 mm) y ofrece 220 µF, la mayor capacitancia del mundo en esta clase.
La gama de tensión nominal media cuenta con dos referencias diseñadas para aplicaciones en líneas eléctricas. El GCM155D71E105KE36 tiene una tensión nominal de 25 Vdc, está disponible en el tamaño de 0,402 pulgadas (1,0 mm × 0,5 mm) y ofrece 1 µF, lo que supone la mayor capacitancia del mundo para esta tensión nominal y este tamaño. También con una tensión nominal de 25 Vdc, el GCM31CC71E226ME36 está disponible en el tamaño de 1206 pulgadas (3,2 mm × 1,6 mm) y ofrece 22 µF, lo que también supone la mayor capacitancia del mundo en su clase.
