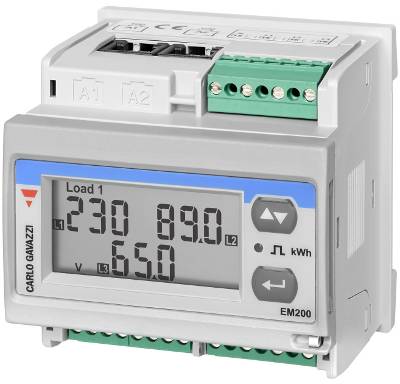

Se presenta en caja para montaje a carril DIN y en panel con grado de protección (frontal) IP50. Las conexiones de tensión se realizan a través de un par de terminales desmontables para permitir una muy rápida instalación en cadena tipo margarita de varios metros.
Medición de la intensidad hasta 630 A con transformadores de intensidad TCD externos conectados por medio de RJ11. Además, el analizador viene equipado con dos salidas de pulsos proporcionales a la energía activa que se mide (por ejemplo, uno para carga de iluminación y una para carga de fuerza) y un puerto serie RS485 o con un puerto serie RS485 doble con terminales desmontables para una rápida instalación. Se puede habilitar un contador de energía virtual para proporcionar los datos de consumos totales de las dos cargas trifásicas (o de las seis monofásicas).
Características principales:
EM270
• Equivalente a la Clase 1 (kWh) de la norma EN62053-21 (Sólo base EM270)
• 2 medidores en 1: hasta 2 cargas trifásicas con función de suma virtual
• 6 medidores en 1: hasta 6 sistemas de cargas monofásicas
• Puerto de comunicación serie RS485 (estándar)
•Conexión en cadena tipo margarita de doble puerto RS485 (opcional)
TCD
• Equivalente a la clase 0.5 (intensidades) de EN60044-1 (solo transformadores TCD)
• Intensidad del primario: 160A (TCD1X), 250A (TCD2X) o 630 A (TCD3X)
• Tamaño de la pletina: 15.5x25 mm (160A), 21x25 mm (250A) o 31x31 mm (630A)
• Distancia entre centros de orificios: 25 mm (160A), 35 mm (250A) o 45 mm (630A
• Detección automática del valor nominal de intensidad del primario a través del contador de energía EM270
