Las interfaces compatibles con USB y LXI permiten controlar el chasis directamente a través de interfaces estándar que se encuentran habitualmente en la mayoría de los PC, lo que supone una opción muy rentable para aplicaciones modulares de prueba y medición.
«Con una placa base PXI/PXIe totalmente híbrida y controlable a través de Gigabit Ethernet o USB 3.0, el chasis ocupa solo un formato de altura de rack de 2U, lo que lo hace ideal para aplicaciones con restricciones de espacio», afirma Lee Huckle, director de productos de chasis de Pickering Interfaces. «Al ofrecer la mayor densidad de ranuras y el menor coste por ranura de cualquier chasis híbrido PXIe actualmente en el mercado, responde a una necesidad real en el ámbito de las pruebas y medidas de plataformas de pruebas modulares más compactas, escalables y asequibles».
Este chasis ofrece a los ingenieros la flexibilidad necesaria para crear sistemas de alta densidad sin los inconvenientes de los controladores PXI tradicionales, todo ello en un formato que se adapta a los entornos de banco de pruebas y maximiza el uso eficiente del valioso espacio en rack. Admite hasta 12 módulos Pickering PXI o PXIe de conmutación, simulación e instrumentación de una sola ranura y 3U, en solo 2U de altura de rack, gracias a la orientación horizontal de los módulos y al controlador embebido, que elimina la necesidad de una ranura del sistema. El chasis también admite módulos de hasta 4 ranuras de ancho, incluidas las matrices de conmutación de ultra alta densidad BRIC4 de Pickering.
Un sistema de refrigeración transversal elimina la necesidad del requisito habitual de los chasis de montaje en rack de 1U de espacio vacío adyacente en el rack para el flujo de aire, lo que permite montar un segundo chasis directamente encima y proporcionar un total combinado de hasta 24 módulos en solo 4U, un 20 % más que el chasis híbrido PXIe de 4U y 42-927 20 ranuras para módulos de Pickering, el anterior líder del mercado en densidad de módulos PXI/PXIe.
«Este nuevo chasis está diseñado para satisfacer las crecientes demandas en pruebas funcionales y de producción que requieren una expansión del sistema de pruebas de bajo coste», añadió Huckle. «Esto es especialmente beneficioso para los sistemas PXI existentes con ranuras de chasis libres limitadas, que suelen requerir la compra de otro costoso chasis y controlador PXI. Nuestro nuevo chasis LXI/USB permite a los ingenieros ampliar los sistemas PXI existentes de forma más rentable, proporcionando una plataforma modular flexible que permite la consolidación de una amplia gama de recursos de conmutación, simulación e instrumentación en un espacio mínimo en el rack».

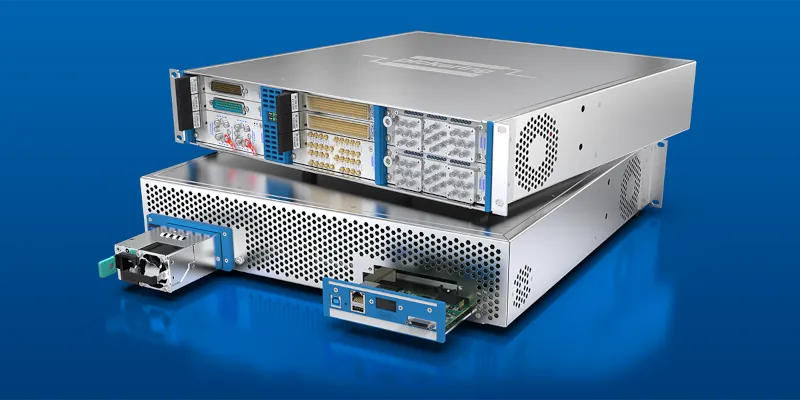

El 60-107 es el primer chasis LXI/USB de Pickering que incorpora un formato modular de ranura reemplazable in situ para la fuente de alimentación y el controlador embebido, lo que los hace fácilmente accesibles sin necesidad de retirar el chasis del rack, simplificando así el mantenimiento y las futuras actualizaciones de rendimiento. Las pantallas OLED, fáciles de usar, proporcionan información sobre el estado de la LAN y la dirección IP, mientras que un sistema inteligente de control del ventilador ajusta automáticamente la refrigeración en función de la carga térmica, lo que garantiza unas condiciones de funcionamiento óptimas. Para aplicaciones que requieren operaciones repetitivas de conmutación y medida, el chasis también está disponible con secuenciación y activación de listas de exploración integradas (modelo 60-107-002), lo que reduce significativamente el tiempo de prueba y la latencia del sistema.
Pickering Interfaces ofrece sus productos fabricados con una garantía estándar de tres años y asistencia técnica garantizada a largo plazo, lo que proporciona tranquilidad a los usuarios.
