STEMlab es un entorno de prueba y medida que incluye una placa, un mercado de aplicaciones y una biblioteca de códigos fuente. Está diseñado como una alternativa de bajo coste para muchos instrumentos de medición y control caros. STEMlab puede funcionar como un Osciloscopio, Analizador Lógico, Generador de Señal, Analizador de Espectro y más, también realizando otras tareas, ahora incluyendo el análisis vecotrial de redes.

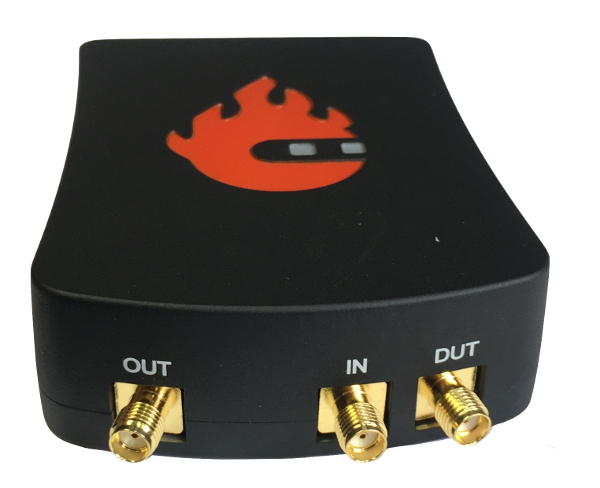

Para ejecutar la aplicación VNA, los usuarios necesitan un STEMlab más un módulo puente VNA adicional, ambos disponibles en la tienda web de Red Pitaya. VNA es una aplicación contribuida que se ejecuta en Windows y Linux. Cubre un rango de frecuencia de 500 kHz a 62 MHz, tiene una directividad de 42dB (típico), un rango dinámico de 74dB y y un suelo de ruido de 88dBm. Las características del software incluyen: formatos plot (gráfico de Smith, impedancia, SWR, coeficiente de referencia, pérdida de retorno); modos de calibración abierto, corto y carga; exportación de medidas y lecturas de marcadores. En la caja del módulo VNA se incluyen un módulo de puente RF SWR en un envolvente de aluminio, accesorios de calibración (50 ohmios, carga abierta y corta) y cables.
Comentarios del CEO Rok Mesar: "Nuestro Vector Network Analyzer que se ejecuta en STEMlab es una gran solución que permite a los ingenieros probar y optimizar el rendimiento de antenas, filtros RF, switches RF, acopladores y cables. Es la herramienta perfecta para profesionales que buscan equipos de prueba y medida asequibles y altamente funcionales, educadores, estudiantes, fabricantes, aficionados y HAMRADIO amaters".
