Las funciones de gestión de energía incluyen secuenciación de suministro, supervisión, control hot-swap, reajuste y otra generación de señal de supervisión. La complejidad de las funciones de gestión de energía crecen de manera significativa cuando el número de placas de circuito de suministro de alimentación aumentan. La solución a menudo requiere el uso de múltiples dispositivos de gestión de energía.
Como resultado, normalmente los diseñadores se ven obligados a dividir la tarea de gestión de energía global y a implementarla utilizando algoritmos distribuidos en varios dispositivos, un enfoque lento y costoso. Las deficiencias de este enfoque sólo se manifiestan durante la etapa de depuración de la placa, obligando al reajuste de la placa y a costosos retrasos en los proyectos. El enfoque de gestión de energía integrada, hecho posible por los dispositivos del Platform Manager, reduce el coste y aumenta la fiabilidad de la placa.
Las notas de aplicación describen el acceso sin restricciones a los indicadores de estado de la fuente de alimentación y la capacidad de controlar todas las funciones de gestión de la placa. Los diseñadores son capaces de modificar su algoritmo para satisfacer las necesidades imprevistas de gestión de energía fácilmente y reducir al mínimo la necesidad de un reajuste de la placa.
Dos nuevas notas de aplicación de Platform Manager
AN6089: Scalable Centralized Power Management with Field Upgrade Support

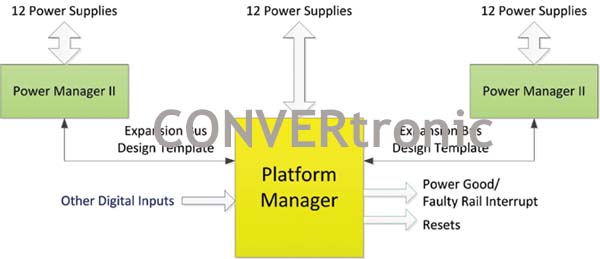

Describe cómo el dispositivo Platform Manager puede ser utilizado como un controlador centralizado para implementar secuenciación flexible y seguimiento de precisión de hasta 36 líneas de alimentación sobre una placa de circuito.
Describe el uso de una topología de estrella y una rápida interfaz en serie para proporcionar una solución integral y escalable para gestionar hasta 36 líneas de alimentación utilizando otros dispositivos de Lattice Power Manager II.
Download Platform Manager Application Note AN6089
AN6088: Fail-Safe Sequencing During Field Upgrades with Platform Manager
Describe cómo habilitar las actualizaciones sobre el terreno al algoritmo de gestión de energía con un backup de secuenciación a prueba de fallos que restablece el funcionamiento de la placa si se interrumpe el procedimiento de actualización de campo.
Download Platform Manager Application Note AN6088
Software de soporte para Power Manager II y Platform Manager
Los diseños para los dispositivos Power Manager II y Platform Manager se implementan utilizando las herramientas de software de diseño Lattice PAC-Designer® y Lattice Diamond® que están disponibles para su descarga gratuita desde la página web de Lattice en www.latticesemi.com/pac-designer y
www.latticesemi.com/latticediamond .
