El regulador de corriente de tiempo de salida fijo del chip funciona en modos de descomposición lento o mixto, simplificando el proceso al convertir los pulsos de entrada en microsteps sin la necesidad de tablas de fase complejas o líneas de control de alta frecuencia.Su diseño es particularmente ventajoso en escenarios que carecen de microprocesadores sofisticados.

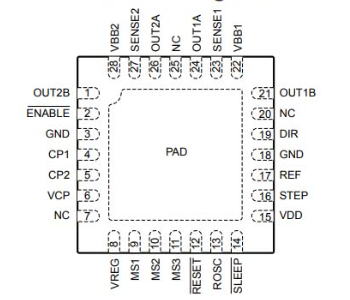

El diagrama de pin-out

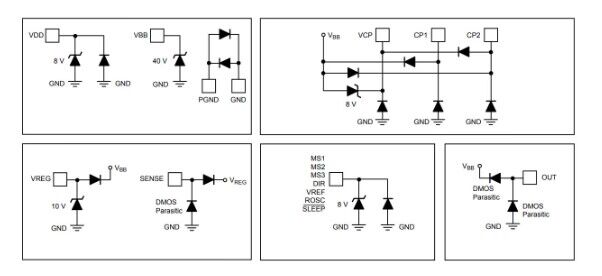

El diagrama de circuito de pin de A4988
El controlador de motor paso a paso A4988 se erige como una elección en los sistemas de control de movimiento, como aquellos que exigen el arte de la gestión precisa del motor. Este segmento desentraña las capas dentro del diagrama del circuito PIN del A4988, presentando una revisión en profundidad.
VMOT y GND: suministra energía al motor, con VMOT conectado a una fuente de alimentación (8V - 35V) y GND para la conexión a tierra, asegurando la estabilidad del circuito.
VDD y GND: alimentar los circuitos lógicos con 3.3V o 5V, asegurando el procesamiento de señal de control estable.
Paso y DIR: Controle los pasos del motor y la dirección de rotación, las señales de pulso de lectura para la velocidad de paso y los cambios de dirección para ajustar la velocidad y el movimiento del motor.
Habilitar: activa o desactiva las salidas del motor.La conexión a tierra permite salidas, útiles para la seguridad y la conservación de la energía durante los tiempos de inactividad.
MS1, MS2 y MS3: Ajuste la resolución de microstapping desde los pasos completos hasta el decimosexto, mejorando la suavidad del motor, la precisión y el control de ruido.
Restablecer y modo sleep: reiniciar la lógica interna de reinicio; El modo slee reduce el uso de energía, extendiendo la vida útil del sistema.
Falla: señala errores como la sobre-temperatura o la corriente excesiva, lo que permite el diagnóstico en tiempo real.
ROSC: Establece el tiempo interno con una resistencia externa, lo que permite ajustes de sincronización precisos para aplicaciones especializadas.
Reemplazo y equivalente de A4988
El TMI8421 sirve como un reemplazo muy compatible para el controlador del motor paso a paso A4988. Admite hasta 2A de corriente de accionamiento a gran escala, utilizando una interfaz de control de paso/DIR directo capaz de lograr hasta 1/16 de microspopping. Esto facilita la operación suave y precisa. En particular, su compatibilidad con PIN con el A4988 permite una integración perfecta en configuraciones existentes sin modificaciones extensas.
Características de A4988
Interfaz de control de paso y dirección
Uno de los atributos más destacados de la A4988 es su interfaz de control de paso y dirección fácil de usar. Esta característica simplifica el proceso de integración en varios sistemas, lo que lo convierte en un favorito entre los desarrolladores que buscan reducir la complejidad de los comandos de movimiento. La naturaleza directa de esta interfaz resalta su utilidad del mundo real, ya que reduce la dificultad de programación y acelera los plazos de desarrollo.
Mecanismos de protección integrados
El A4988 cuenta con varios mecanismos de protección incorporados, elevando su confiabilidad y durabilidad en los sistemas de control de motores.
Estos incluyen:
- Protección de sobrecalentamiento
- Protección contra la subtensión
- Cierre de alta temperatura
- Protección de voltaje inverso
- Protección de alta corriente
La protección de sobrecalentamiento asegura que el chip se salvaguarda contra el daño por calor excesivo, mientras que la protección de voltaje inverso defiende contra conexiones incorrectas que de otro modo podrían conducir a fallas del sistema.
Control de corriente configurable
La flexibilidad para configurar el control de corriente en el A4988 agrega una capa de optimización del rendimiento y eficiencia energética. Al ajustar el límite actual, los usuarios pueden encontrar el punto óptimo entre el consumo de energía y el par. Esta adaptabilidad es particularmente valiosa en aplicaciones con diferentes condiciones de carga, lo que permite el rendimiento del motor ajustado adaptado a las necesidades específicas.
Controlador embebido MOSFET
Equipado con un controlador embebido MOSFET que maneja hasta 35 V y 2A, el A4988 es lo suficientemente versátil como para administrar una gama de motores paso a paso. Esta integración no solo reduce el número total de componentes, sino que también agiliza el diseño del circuito.E l resultado es un sistema más robusto que es más fácil de mantener y adaptarse a diversas aplicaciones.
Mejora de la conductividad térmica a través del embalaje QFN
El encapsulado QFN del A4988 aumenta su conductividad térmica, que es esencial para la disipación de calor efectiva durante la operación. El control térmico eficiente asegura la longevidad del chip mediante la mitigación del estrés térmico. Esto es beneficioso en las aplicaciones de alta potencia donde la gestión del calor es una preocupación crítica.
Soporte para múltiples resoluciones de microsta
Otra característica convincente de la A4988 es su soporte para una gama de resoluciones de microstapping, que incluyen:
- 1/1
- 1/2
- 1/4
- 1/8
- 1/16
Esta flexibilidad permite un control de movimiento preciso a través de entradas de pulso simples. En uso práctico, aprovechar estos modos de microstapping puede mejorar considerablemente la suavidad y la precisión de las operaciones del motor paso a paso, ofreciendo un nivel superior de control sobre tareas complejas.

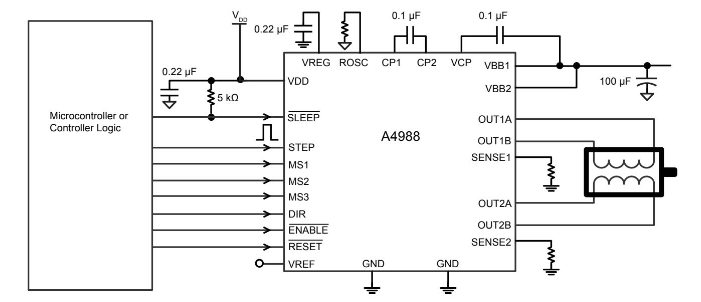

Diagrama de aplicación típico de A4988
Consideraciones de la fuente de alimentación
El uso de una fuente de alimentación compatible es clave para el rendimiento de A4988. La potencia del motor debe coincidir con su clasificación de voltaje con suficiente corriente para evitar ineficiencia o daño.La estabilidad de voltaje se gestiona con condensadores, típicamente un condensador de desacoplamiento de 100 μF y un condensador de cerámica de 0.1μF, se colocó cerca del A4988 en la PCB para manejar picos transitorios y suavizar las fluctuaciones.
Técnicas de disipación de calor
La disipación de calor a través de disipadores de calor o soluciones de enfriamiento es necesaria, ya que el A4988 puede calentarse bajo cargas pesadas. Además, ajustar el límite de corriente a través del potenciómetro del conductor protege tanto el motor como el controlador. La monitorización en tiempo real con un amperímetro garantiza un ajuste preciso para una operación óptima.
Cableado del motor y control de microsta
El cableado correcto del motor y la alineación de fase son importantes para un funcionamiento suave, con motores paso a paso de cuatro hilos que requieren un emparejamiento preciso a los pines del A4988. Los pines de microstagrafía, ajustables a través de pines MS1, MS2 y MS3, varía desde un paso completo hasta un paso 1/16, lo que permite un control fino sobre la velocidad y la precisión.Las resoluciones más altas de microstapes son ideales para una operación suave y silenciosa.
Control de velocidad y sincronización
La velocidad y la aceleración del motor se regulan mediante señales PWM en la entrada de paso, lo que permite perfiles de aceleración a medida que reducen el desgaste.Para la sincronización con microcontroladores, las bibliotecas probadas y el tiempo adecuado aseguran una comunicación confiable.
Mitigación de ruido
Abordar el ruido eléctrico a través de la protección del cable, el cableado retorcido y el aislamiento de la fuente de alimentación es importante para la operación estable, evitando la interferencia y garantizando un rendimiento confiable.
Optimización del control A4988 para motores paso a paso
El controlador A4988 desempeña un papel fundamental en el control del motor paso a paso al convertir las señales de pulso y dirección de una placa controladora en acciones motoras precisas.Una comprensión profunda de su funcionalidad y características puede elevar el rendimiento del motor y agregar versatilidad a varias aplicaciones.
Modos de gestión de energía
- Modo de suspensión: la activación del modo de suspensión se logra configurando el pasador de sueño en baja, conservando potencia y extendiendo la longevidad del sistema.La reactivación del funcionamiento normal es simple: solo configure el pasador alto.Este modo puede integrarse en varios diseños para ahorros de energía significativos.
- Modo de avance y reverso: la dirección del movimiento del motor se controla mediante el pasador DIR.Configurar este PIN en bajo iniciará el movimiento hacia adelante, mientras que establecerlo en alto revertirá la dirección.Esta característica proporciona flexibilidad en robótica y sistemas automatizados, donde el movimiento bidireccional podría ser crucial para la funcionalidad.
- Modo de reinicio: la gestión de corriente efectiva durante el modo de reinicio implica alternar el reinicio y el reinicio de pines.Esta práctica es ventajosa para prevenir el sobrecalentamiento, asegurando así la longevidad del conductor.
- Modo de habilitación: el PIN EN funciona como un interruptor de encendido/apagado para la operación del motor.El uso adecuado de esta característica ayuda en la depuración del sistema y el mantenimiento de motores de rutina.
Microtapping y control de precisión
El control de microstapping se logra a través de los pines MS1, MS2 y MS3, lo que permite ajustes de hasta 1/16 de resolución de pasos.
- Modo de subdivisión: se alcanzan un movimiento de alta precisión y suave utilizando microstapes, que es particularmente beneficioso para las máquinas CNC e impresoras 3D.La experiencia práctica subraya la necesidad de hacer coincidir la configuración de microstapes con los requisitos de la tarea para optimizar la eficiencia del motor.
Ajustar la configuración actual con el potenciómetro a bordo debe realizarse con el motor alimentado para evitar daños.Las conexiones de interfaz confiables no son negociables: los pines de 5V, DIR, GND y paso del tablero del controlador deben conectarse correctamente a los pines correspondientes del A4988.Del mismo modo, los cables de fase motora deben conectarse con precisión a A1, A2, B1 y B2.
Precauciones esenciales
Algunas precauciones críticas aseguran la operación fiable del A4988:
- Fuente de alimentación estable: garantizar una fuente de alimentación estable y adecuada evita las fluctuaciones que podrían afectar el rendimiento del motor.
- Enfriamiento efectivo: implementar soluciones de enfriamiento para proteger contra el sobrecalentamiento del conductor, lo que podría conducir a la degradación o falla del rendimiento.
- Configuración actual: monitorear y ajustar la configuración de corriente meticulosamente utilizando el potenciómetro;Los ajustes inadecuados pueden conducir a condiciones sobrecorrientes.
- Alineación de frecuencia: Haga coincidir la frecuencia de señal de salida del controlador con la configuración de microsespapado del A4988 para mantener el control del motor paso a paso sincronizado y preciso, reduciendo los errores e ineficiencias.

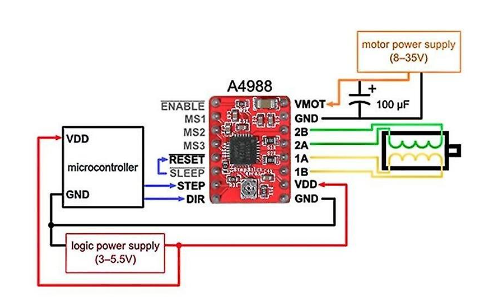

Placa decontrolador de motor paso a 4988
Descripción general del controlador de motor paso a 4988
El portador del conductor del motor paso de paso A4988, con frecuencia empleado en los reinos de la robótica y la automatización, ofrece un control meticuloso de los motores paso a paso bipolares.
Brilla con su capacidad para proporcionar múltiples resoluciones de microstapes, administrando el movimiento con pasos tan minuciosamente detallados como 1/16 de un paso completo.Este nivel de precisión es particularmente valorado en escenarios que exigen posicionamiento exacto.
Características clave y especificaciones
Este controlador incluye una variedad de características notables:
- Limitación de corriente ajustable: esencial para optimizar el rendimiento del motor y la protección contra el sobrecalentamiento durante el uso prolongado.
- Protección sobre temperatura y excesiva: garantiza la longevidad y la seguridad del dispositivo.
- Cinco resoluciones de pasos diferentes: mejora la flexibilidad del control del motor.
Estas facetas contribuyen colectivamente a la efectividad y confiabilidad de la A4988 en varias aplicaciones.
Aplicaciones y beneficios prácticos
En configuraciones del mundo real, como la impresión 3D y las máquinas CNC, el control preciso que ofrece el A4988 conduce a una operación de motor más suave y una durabilidad extendida.Las experiencias prácticas resaltan la utilidad de características como el microsepopido, lo que juega un papel fundamental en la reducción de la vibración mecánica y el ruido, mejorando así el rendimiento general.
Desafíos y consideraciones
A pesar de sus ventajas, la A4988 no está exenta de desafíos:
- Disipación de alta potencia: puede requerir la incorporación de disipadores de calor para mantener niveles de rendimiento óptimos.
- Ajuste cuidadoso del límite actual: es esencial para evitar dañar el motor y el controlador.En la práctica, la configuración de corriente inadecuada puede inducir el estancamiento del motor o el sobrecalentamiento, enfatizando la necesidad de pruebas y calibración meticulosas.
Análisis comparativo
En comparación con otros controladores de motor paso a paso como el DRV8825, el A4988 a menudo se elige por su rentabilidad y su conjunto de características robustas.Aunque tiene una calificación de corriente máxima relativamente más baja, su equilibrio de rendimiento y asequibilidad lo convierte en una elección popular entre los entusiastas y los profesionales.
El mecanismo central de A4988
El controlador de motor paso a paso A4988 incorpora tecnología avanzada de microstapping, Entrega de control de paso de alta precisión para movimientos motores más suaves y precisos. Al descomponer cada paso en incrementos más pequeños, el microsepping minimiza la vibración y mejora el control, por lo que es ideal para aplicaciones como la impresión 3D, las máquinas CNC y la robótica.
Para garantizar una operación segura, El A4988 incluye protecciones integrales como sobrevoltaje, subvoltaje y salvaguardas de sobretemperatura. Estas protecciones ayudan a prevenir daños por anomalías eléctricas o estrés térmico, particularmente valioso en entornos industriales exigentes donde los costos de tiempo de inactividad y mantenimiento son preocupaciones críticas.
La corriente de salida del controlador es ajustable a través de un potenciómetro a bordo, permitiendo flexibilidad en la adaptación de los niveles de corriente a las necesidades del motor, optimizar el rendimiento, el par y la disipación de calor.La corriente de salida de ajuste fino es compatible con el funcionamiento del motor estable y eficiente, particularmente en aplicaciones de alto rendimiento que requieren una gestión variada de torque y energía.
Además, El A4988 admite el control de pulso y dirección, proporcionando un manejo del motor simple y efectivo. Cada pulso enviado al controlador inicia un paso, mientras que el pin de dirección controla la rotación del motor.Este esquema se usa ampliamente en sistemas automatizados e instrumentos de precisión para su confiabilidad y precisión, esencial en aplicaciones que necesitan movimientos repetibles y precisos.
Juntas, estas características hacen que el A4988 sea un controlador de motor versátil y confiable para tareas de alta precisión, preferidas por aficionados y profesionales que buscan un rendimiento y confiabilidad mejorados en aplicaciones de motor paso a paso.
Pros y contras del controlador de motor paso a 4988
El conductor del motor paso a paso A4988 cuenta con numerosos beneficios, que incluyen asequibilidad, rendimiento robusto, facilidad de uso y operación confiable.Estos atributos lo hacen adecuados para una variedad de dispositivos, como impresoras, escáneres y varios sistemas industriales.Su diseño directo simplifica significativamente la configuración y la operación, atrayendo a los aficionados a los aficionados y a los profesionales de la industria.
Ventajas
Rentabilidad y alto rendimiento: Un encanto clave del A4988 radica en su bajo costo en comparación con su impresionante rendimiento, lo que lo hace ideal para proyectos y aplicaciones conscientes del presupuesto.Sus capacidades se alinean bien con el control del motor paso a paso de propósito general, ya sea en entornos intensivos en precisión o más entornos de rutina.
Facilidad de uso y confiabilidad : La interfaz directa del A4988 permite una integración perfecta en diferentes sistemas, facilitando la prototipos y el desarrollo rápido.Su confiabilidad garantiza una operación consistente, crucial para aplicaciones comerciales e industriales.La experiencia del mundo real destaca que su simplicidad no solo acelera los ciclos de desarrollo, sino que también mitiga la probabilidad de errores operativos, mejorando así la estabilidad general del sistema.
Desventajas
Potencia de conducción limitada: El A4988 no está exento de inconvenientes.Una limitación significativa es su poder de conducción restringido, que limita su uso a motores paso a paso más pequeños.Las aplicaciones que requieren motores más grandes y más potentes pueden necesitar controladores alternativos o módulos adicionales.
Control analógico y ruido: La dependencia del control analógico en el A4988 da como resultado una precisión más baja en comparación con los sistemas de control digital.Esta brecha de precisión puede ser crítica para las tareas de alta precisión, lo que hace que la A4988 sea menos adecuada para tales aplicaciones.Además, los usuarios informan con frecuencia un ruido notable durante la operación.Si bien este problema se puede manejar, no se puede eliminar por completo, a veces requiere estrategias de mitigación de ruido adicionales.
Requisitos de amplificación actual: Cuando se trata de motores de corriente más altos, el A4988 podría requerir que la amplificación actual funcione de manera eficiente.Esta necesidad puede complicar el diseño del circuito, agregando componentes adicionales y puntos potenciales de falla.La integración de los módulos del amplificador exige un manejo cuidadoso de la disipación térmica y la compatibilidad de los componentes, agregando complejidad en comparación con los controladores de motor más potentes.
El A4988 tiene una calificación de corriente máxima de 2a por bobina.Sin embargo, la entrega de corriente real depende en gran medida de la eficiencia de enfriamiento del circuito integrado.La gestión térmica efectiva es clave para lograr un rendimiento óptimo.La utilización de disipadores de calor o sistemas de enfriamiento activos puede mejorar significativamente la longevidad operativa y la estabilidad del conductor, asegurando que funcione de manera consistente a su capacidad nominal.
