PulsonixSim — Simulador basado en ngspice totalmente integrado
Pulsonix 14 presenta PulsonixSim, la nueva opción de simulación se basa en el motor ngspice y está estrechamente integrada en el entorno esquemático de Pulsonix. Permite a los diseñadores adjuntar modelos, colocar señales de entrada y ejecutar análisis SPICE de modo mixto, incluidos transitorios, CA, CC, Monte Carlo, ruido, funciones de transferencia y más, todo sin salir del entorno de diseño y utilizando la misma biblioteca utilizada para el diseño y el diseño de PCB. Los resultados de la simulación se pueden trazar en ventanas gráficas de pantalla completa o en gráficos locales "en diseño."
Mejoras en el plano de flexión y recorte 3D
Un nuevo estado de "arranque" para las regiones de flexión permite que la parte flexible de la placa se origine dentro de los límites existentes en lugar de salir del borde de la placa. La región de pliegue se transforma de forma adaptativa en función de los parámetros de radio de pliegue. Además, una función de plano de recorte 3D permite a los usuarios ocultar selectivamente partes del diseño a lo largo de los ejes X, Y o Z (e invertir la dirección de recorte) para inspeccionar capas internas o elementos enterrados de manera más efectiva.
Lista de materiales HTML interactiva y herramientas de comparación gráfica
Pulsonix 14.0 admite la opción de lista de materiales HTML interactiva que exporta datos de diseño y lista de materiales a un formato HTML fácil de buscar y compatible con el navegador.
Las herramientas Comparación de símbolos/footprint y Analizador de revisión de diseño resaltan las diferencias entre las versiones de diseño o los símbolos, ya sea en la vista de diálogo o utilizando gráficos superpuestos con atenuación/poca iluminación.

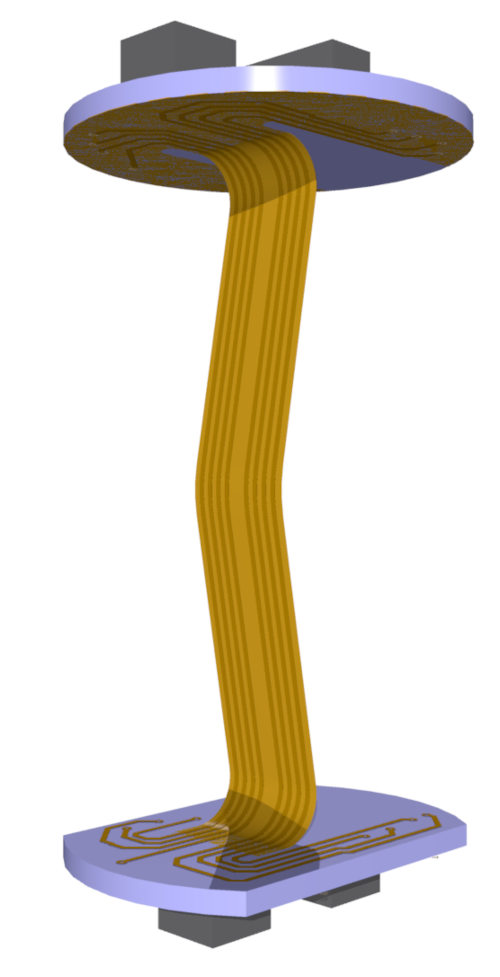

El estado «Lift-off» (despegue) para las regiones de flexión Flexi permite que la parte flexible de la placa se origine dentro de los límites existentes en lugar de salir del borde de la placa
Actualizaciones de usabilidad y flujo de trabajo de ventanas
La interfaz de usuario ve múltiples mejoras: ventanas desprendibles, barras de acoplamiento, "buscar en cuadrículas de diálogo" y un cambio de categoría más rápido para agilizar la navegación y reducir la fricción cuando se trabaja con diseños grandes o cuadros de diálogo complejos.
Estilo de sombreado circular
Pulsonix 14 agrega un estilo de sombreado circular junto con el sombreado lineal tradicional. El sombreado circular reduce los efectos de esquina agudos durante el grabado, lo que ayuda a minimizar la variación de impedancia para las pistas adyacentes a las zonas de cobre sombreadas.
Actualización importante de secuencias de comandos y automatización
La función de plano de recorte 3D permite a los usuarios ocultar selectivamente partes del diseño
La versión 14.0 reemplaza el sistema de automatización ActiveX heredado con un marco de secuencias de comandos moderno y completamente rediseñado desarrollado internamente por Pulsonix. El nuevo entorno de secuencias de comandos proporciona una mayor flexibilidad, seguridad mejorada, ejecución más rápida y acceso directo a más objetos y funciones de Pulsonix. Los usuarios ahora pueden automatizar operaciones de diseño complejas, personalizar flujos de trabajo y crear herramientas de productividad a medida utilizando lenguajes de secuencias de comandos estándar de la industria.
Mejoras en la integración de Vault y el control de versiones
Las mejoras de Vault en la versión 14 incluyen vistas previas visuales en miniatura de elementos, alineación de rutas de carpetas de "sincronizar elementos seleccionados", permisos definibles, archivos Spice Model y Formal en Vault y esquemas de nomenclatura de revisión específicos del tipo, lo que ayuda a los equipos de diseño a mantener la integridad y la trazabilidad de los datos.
"La versión 14.0 representa nuestro compromiso de evolucionar Pulsonix al ritmo de las necesidades reales de los usuarios," dijo Bob Williams, Director de Marketing. "Al profundizar la simulación, mejorar la inspección 3D y refinar los flujos de trabajo, creemos que 14.0 brinda a los ingenieros una herramienta más poderosa y cohesiva, ayudándolos a entregar con confianza diseños electrónicos complejos y de alto rendimiento.”
