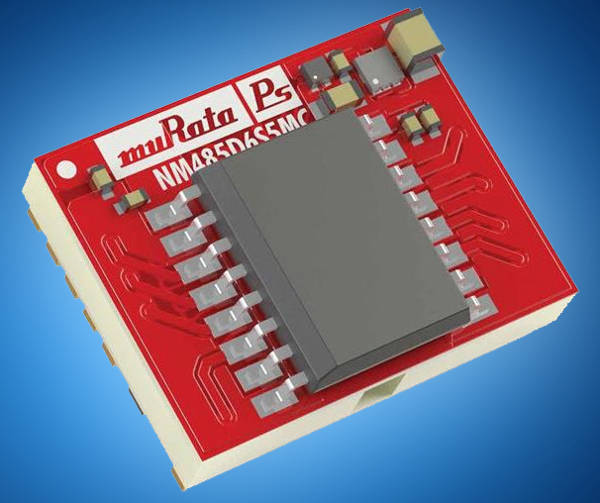

El controlador aislado RS485 de Murata NM485D6S5MC, disponible en Mouser Electronics, es una interfaz de comunicaciones diferenciales compatible con EIA-485 que permite la transmisión de datos a altas velocidades en largas distancias. El controlador de línea diferencial de tres estados incorporado y el receptor de línea de entrada diferencial tienen ambos pins activos altos y bajos, permitiendo que el dispositivo se conecte para funcionar como un control directo. Esto significa que el dispositivo puede recibir cuando el pin de habilitación del receptor es bajo y transmitir cuando el pin de habilitación del controlador es alto. Como el conductor está activo en alto, para reducir aún más la disipación de energía, los diseñadores pueden simplemente desactivar el controlador cuando no está transmitiendo datos.
El NM485D6S5MC proporciona una velocidad de datos de 500 kbps y ha sido probado a 3000 VACRMS Hi Pot Test. El dispositivo cuenta con limitación de corriente y apagado térmico, así como protección contra cortocircuitos a temperaturas ambiente hasta -40 grados Celsius. El controlador SMD / SMT cumple con las especificaciones ANSI TIA / EIA RS-485-A-1998 e ISO 8482: 1987 (E), y ofrece una solución compacta y de bajo consumo para una amplia gama de sistemas half-duplex y full-duplex RS-485 e interfaz industrial en serio y aplicaciones de configuración de redes.
