La serie BD4xxMx utiliza un sistema de potencia puntero de 0.35μm BIC- DMOS y aprovecha la reconocida tecnología de diseño analógico de ROHM para lograr menos de la mitad del consumo de corriente sin carga de productos estándar, lo que contribuye a un ahorro de energía significativo. Además, el diseño de circuitos novel habilita el soporte para los condensadores cerámicos, lo que elimina la necesidad de condensadores electrolíticos para la prevención de la oscilación, reduciendo tanto el área de montaje como los costes.
En los últimos años, debido a que los circuitos integrados de fuentes de alimentación para aplicaciones de automoción siguen aumentando en complejidad y funcionalidad, se necesita una mayor línea de LDOs para abarcar una amplia gama de características y requisitos de las aplicaciones - tales como el tipo de encapsulado y la tensión de salida - en vez de centrarse simplemente en el desarrollo de una solución todo-en-uno.
En el sector de la automoción también estamos empezando a ver un cambio hacia la compra en paralelo por empresas, para protegerse contra los riesgos de los desastres naturales como el gran terremoto de Japón o las inundaciones en Tailandia, así como una mayor estandarización de los productos de uso común (global), que sólo se espera que se acelere en el futuro.
Con el fin de responder rápidamente a estas soluciones, ROHM ofrece una amplia línea de LDOs en diversos tipos de encapsulados y tensiones de salida para adaptarse a una variedad de aplicaciones de automoción. La serie BD4xxMx está disponible en varios formatos, a partir de encapsulados de potencia que soportan ambientes hostiles, hasta otros ultra-compactos para ahorro de espacio, y en diferentes tensiones y corrientes de salida. ROHM utiliza procesos 0.35μm BIC-DMOS y se aprovecha de su propia tecnología de diseño analógica desarrollada durante muchos años para lograr una tolerancia de entrada de 45 V, junto con una alta fiabilidad para asegurar la compatibilidad con las aplicaciones de automoción. Las características adicionales incluyen una corriente sin carga menor a la mitad de la de los productos convencionales, así como el funcionamiento a baja corriente estable con carga, lo que contribuye a un menor consumo de potencia establecido.
Además, a diferencia de los productos convencionales, la salida de tensión estable sin fluctuaciones ni oscilación, es posible utilizando sólo una pequeña capacitancia externa ( 1 - 10uF ). Esto permite que los condensadores cerámicos compactos puedan ser utilizados, contribuyendo a aumentar el ahorro de espacio.
Características principales

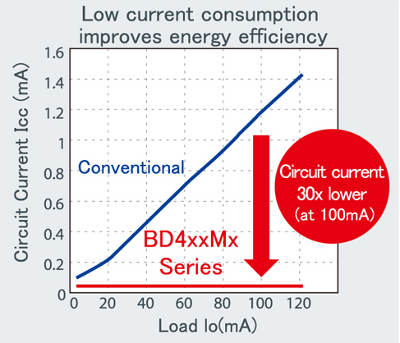

1. Menos de la mitad del consumo de corriente de los productos convencionales
El cambio hacia una mayor informatización en los vehículos ha llevado a un aumento en el número de MCUs requerido, por lo que es importante para reducir al mínimo el consumo de energía para cada CI fuente de alimentación, para mejorar el ahorro de energía del sistema.
La serie BD4xxMx aprovecha la tecnología de diseño analógico probada en el mercado de ROHM, para reducir el consumo de corriente sin carga en más de la mitad, mientras que también proporciona un funcionamiento de baja corriente estable durante las cargas (junto con la serie BDxxC0A).
2. La compatibilidad con condensadores cerámicos reduce el área de montaje y los costes
El diseño optimizado garantiza una salida de tensión estable, sin fluctuaciones de tensión de salida u oscilaciones con una capacitancia externa de sólo 1-10uF. Esto elimina la necesidad de grandes condensadores electrolíticos externos, y permite que se puedan utilizar los condensadores cerámicos más pequeños, minimizando tanto el área de montaje como los costes.
3. Se ofrecen múltiples tipos de encapsulado para una amplia compatibilidad
Circuitería rediseñada que reduce el número de bloques, junto con un diseño de chip reconfigurado, hacen posible la oferta de 6 tipos de encapsulados diferentes, desde equipos de motores robustos que pueden soportar ambientes hostiles hasta los modelos compactos adecuados para aplicaciones de alta densidad.
Aplicaciones
- Inyección de combustible
- Inversores HEV/EV
- Sistemas de monitorización de presión del neumático (TPMS)
- Módulos de control de la carrocería (BCM)
- Apertura inteligente
- Monitores LCD
- Sistemas cluster
- Displays para video (HUD)
