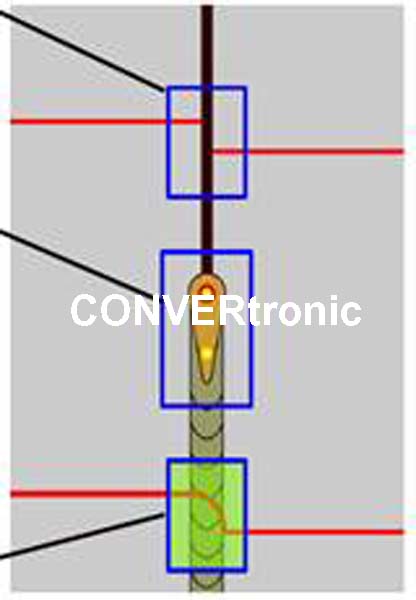

Pre-Proceso:
- Posición de la junta / gap
- Posición TCP / haz
En-Proceso:
- Profundidad de soldadura / fusión
- Anchura de unión
- Agujeros
- Perdida de material
- Posición de haz
- Poros
- Proyecciones
Post-Proceso:
- Agujeros / cráteres (poros)
- Roturas
- Relleno insuficiente
- Muescas
El objetivo de este artículo es explicar e ilustrar los métodos de monitorización en tiempo real disponibles para el control de la soldadura láser.
La inspección y monitorización de soldaduras es fundamental en todos los pasos de fabricación, ya que aporta un control en tiempo real y de una sola pasada, sobre aspectos como:
- Compensar las tolerancias existentes en todo proceso (tolerancias de mecanizado, de material, de utillaje, de máquina, etc.),
- Evitar la generación de soldaduras no conformes (rechazos),
- Optimizar la producción y garantizar la calidad,
- Documentar y almacenar los datos en BBDD del 100% del proceso.
Monitorización de un proceso de soldadura láser
Mediante el control del proceso en línea, se dispone de control previo, durante y después del proceso.
Monitorizado Pre-Proceso (PRECITEC Laser Path Finder)
Los sistemas de monitorización pre-proceso permiten posicionar correctamente el laser, compensando las tolerancias dimensionales tanto del posicionado como de las piezas, ya que no solo determina la posición de la junta, sino que, en combinación con un motor integrado en el propio sistema, reposiciona el cabezal de soldadura. Todo este proceso se realiza en continuo, mientras se realiza la soldadura y a velocidades superiores a 8m/min.
Esto se realiza mediante la proyección de un haz sobre la superficie a procesar, para que una cámara analice la reflexión de este haz y transmita la imagen a un procesador obteniendo una imagen 3D.
El sensor calcula la posición necesaria, así como el movimiento del cabezal de soldadura y los parámetros requeridos para proceder con los ajustes en el sistema de movimiento.
Monitorizado en-Proceso (PRECITEC Laser Welding Monitor)

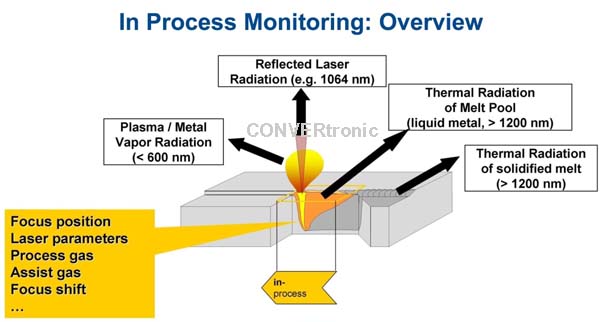

Para la monitorización de la soldadura láser durante el proceso, se utilizan medios que permiten analizar en tiempo real la radiación que se genera por la interacción entre el haz láser y la pieza que se está procesando. Mediante el análisis de determinados parámetros del proceso (temperatura, plasma, reflexiones) se puede detectar determinados fallos como poros, falta de material, perdida de potencia, desajuste del foco, etc...

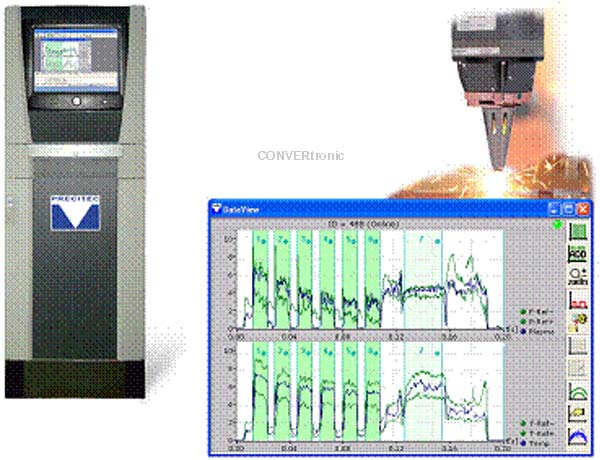

El Laser Welding Monitor es un sistema completo de monitorización que procesa las señales obtenidas mediante fotodiodos y detectores basados en cámaras.
Los parámetros obtenidos se registran en el ordenador y son comparados con datos de referencia para establecer si se encuentran dentro de los límites definidos como correctos documentando en tiempo real.
Monitorizado Post-Proceso (PRECITEC Seam Geometry Monitor)

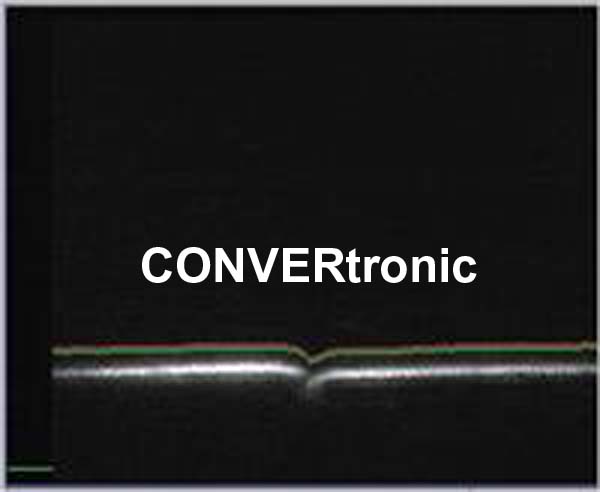

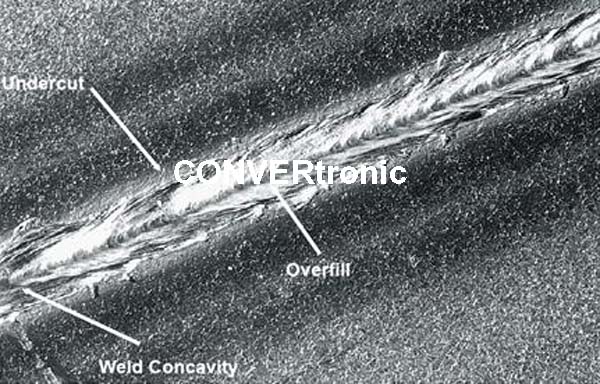

Integrado dentro del proceso de soldadura es posible medir y analizar la geometría de la parte exterior del cordón en tiempo real, así como irregularidades como poros y otros defectos. Este proceso consiste en emitir una línea de luz, y analizar la reflexión devuelta tras incidir en la pieza. La precisión del proceso dependerá principalmente de la resolución de la cámara, el área a analizar y la velocidad exigida.
Esta inspección de la soldadura en tiempo real es aplicable no sólo a la soldadura láser sino también a soldadura MIG/MAG, TIG, Brazing o la aplicación de adhesivos.
ROFIN es líder global en diseño, fabricación y venta de láseres industriales y productos basados en láser para aplicaciones de procesado de materiales.
PRECITEC es líder en el desarrollo y fabricación de cabezales de proceso láser, así como la monitorización de procesos.
