las estaciones de acoplamiento y los equipos informáticos de alto rendimiento, en los que los envolventes compactos deben soportar niveles de potencia elevados de forma sostenida.
Los convertidores CC-CC tradicionales de dos niveles, aunque probados y ampliamente adoptados, están alcanzando su límite de rendimiento en estos escenarios. Las pérdidas por conmutación, la tensión en los componentes y las limitaciones térmicas se han convertido en factores limitantes. La arquitectura del convertidor CC-CC de tres niveles ofrece una solución, ya que proporciona mejoras significativas en cuanto a eficiencia, margen térmico y densidad de potencia.
Cómo funciona el convertidor CC-CC de tres niveles
Un convertidor CC-CC de tres niveles introduce un nodo de conmutación intermedio entre la tensión de entrada y la tierra. En lugar de oscilar un nodo de conmutación a lo largo de todo el voltaje de entrada, la topología divide el voltaje por la mitad durante cada ciclo de conmutación utilizando un par de condensadores (a menudo denominado disposición de condensadores volantes - flying capacitor).
Figura 1: Topologías de convertidores CC-CC de 3 niveles frente a 2 niveles
Las principales ventajas son:
1. Reducción de la oscilación de tensión por conmutación: cada MOSFET solo ve la mitad de la tensión de entrada, lo que reduce la pérdida de conmutación y permite el uso de MOSFET de menor tensión y menor RDS(on).
2. Menor tensión en los componentes: los condensadores, MOSFET y componentes magnéticos se pueden seleccionar entre familias de productos de mayor rendimiento y menor tensión.
3. Reducción de las pérdidas de conmutación: la energía perdida por transición, proporcional a V², se reduce considerablemente.
Ventajas de eficiencia
En escenarios de reducción de alto voltaje, los convertidores de 3 niveles suelen alcanzar eficiencias superiores al 98 %. Por ejemplo, en una etapa USB-PD EPR de 48 V a 20 V, las pérdidas de conmutación pueden reducirse en más de un 40 % en comparación con un diseño de dos niveles.
Beneficios térmicos:
- Una menor pérdida significa menos calor por vatio suministrado.
- Los diseñadores pueden reducir la disipación de calor o impulsar una mayor densidad de potencia sin superar los límites térmicos.
Temperaturas del inductor y el FET (3N)
Figura 2: Comparación del rendimiento térmico de los convertidores CC-CC de 3 y 2 niveles
Ejemplo de cálculos de eficiencia y térmicos
Para ilustrar las ventajas térmicas y de eficiencia de la topología CC-CC de 3 niveles, consideremos una etapa EPR USB-PD de 48 V a 20 V y 240 W que funciona a 300 kHz. Los siguientes cálculos utilizan parámetros MOSFET realistas pero ilustrativos para convertidores reductores de dos y tres niveles.
Supuestos:
- Vin = 48 V, Vout = 20 V, Iout = 12 A, fs = 300 kHz
- Dos niveles tr/tf = 15 ns, Coss_total = 400 pF, Qg = 18 nC, Rds(on) = 10 mΩ (por FET) dos en serie por ruta)
- Pérdidas fijas (controlador etc.) = 0.25 W

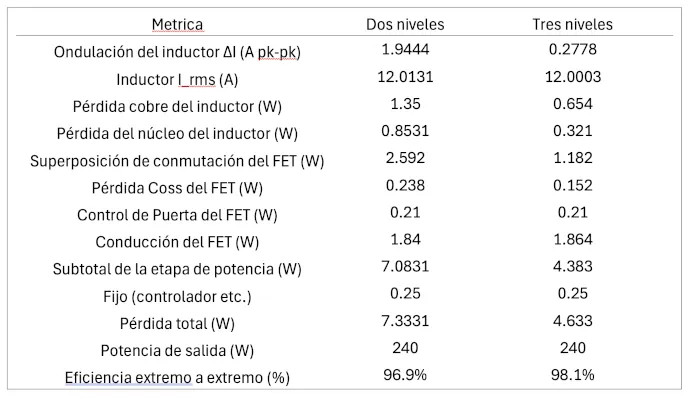

Las pérdidas relacionadas con la conmutación (P_sw + P_coss + P_gate) e reducen de 3,04 W en el caso de dos niveles a 1,54 W en el caso de tres niveles. La pérdida del inductor se reduce de 2,2 W a 0,98 W. La eficiencia de extremo a extremo mejora del 96,9 % al 98,1 % para la misma potencia de salida de 240 W.
Desde el punto de vista térmico, la reducción de la pérdida por MOSFET se traduce en un aumento mucho menor de la temperatura de unión. En este ejemplo, el MOSFET más caliente en un diseño de dos niveles podría experimentar un aumento de +76 °C por encima de la temperatura ambiente, mientras que en el diseño de tres niveles, la disipación individual del dispositivo se reduce a ~0,85 W, lo que da como resultado un aumento de solo +42 °C en condiciones de refrigeración similares.
Ejemplos de aplicaciones en el mundo real
Las ventajas de los convertidores de tres niveles son más evidentes en aplicaciones compactas y de alta potencia, en las que cada vatio y cada centímetro cúbico cuentan. En los adaptadores USB-PD Extended Power Range (EPR) que suministran entre 140 W y 240 W, la reducción de la corriente de ondulación y el menor estrés del dispositivo permiten diseños de inductores más finos, lo que se traduce directamente en cargadores más pequeños y ligeros que se calientan menos en la mano del usuario. Las estaciones de acoplamiento y los monitores con suministro de energía USB-C integrado también se benefician, ya que la reducción de la huella térmica permite a los diseñadores integrar múltiples puertos de datos de alta velocidad sin recurrir a voluminosos disipadores de calor. En entornos informáticos de alto rendimiento, como servidores, aceleradores de IA y dispositivos periféricos, la arquitectura de 3 niveles alcanza eficiencias superiores al 98 %, lo que minimiza los gastos generales de refrigeración y mantiene la fiabilidad bajo carga continua. Incluso los instrumentos industriales y médicos con ciclos de trabajo prolongados se benefician de unos componentes magnéticos más pequeños y una mayor eficiencia, lo que prolonga la vida útil del sistema y reduce el coste energético. Estos ejemplos ponen de relieve cómo las topologías de tres niveles van más allá de la teoría para ofrecer ventajas tangibles en diversos mercados
Conclusión
El convertidor CC-CC de tres niveles no es solo una mejora incremental, sino un importante paso arquitectónico para satisfacer las exigencias de densidad de potencia, eficiencia y temperatura de la electrónica de próxima generación. Al reducir a la mitad la tensión y las pérdidas de conmutación, esta topología abre la puerta a una eficiencia superior al 98 %, una reducción de la temperatura de los componentes y una mayor fiabilidad.
Para los ingenieros que diseñan en la era del USB-PD EPR y más allá, la adopción de arquitecturas de 3 niveles puede ser la clave para dar el siguiente salto en el rendimiento del suministro de energía.
Autor: Por Alex Zhou, director de marketing de productos de Renesas
