El ADC Delta-Sigma es una arquitectura adecuada para aplicaciones que requieren alta resolución y bajo ruido, ofreciendo así mediciones de gran exactitud. Este tipo de ADC se compone de dos elementos principales: el modulador Delta-Sigma y el filtro digital de diezmado (ver Figura 1). El modulador delta-sigma toma muestras rápidas de la señal de entrada, acumulando los errores de cuantización a lo largo del tiempo. Después, el filtro digital de diezmado procesa estas muestras para reducir la tasa de muestreo y producir una señal digital confiable y precisa.

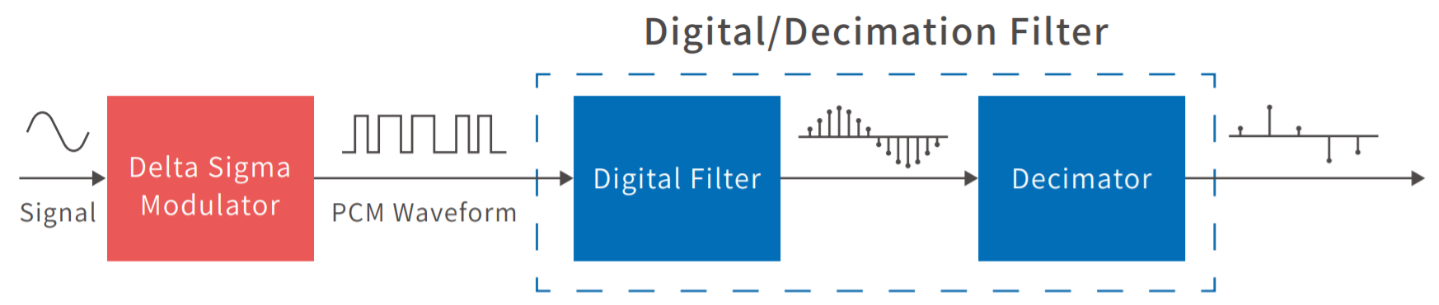

Figura 1. Diagrama esquemático de un ADC Delta-Sigma.
Ventajas:
• Alta resolución: Mediante una técnica de sobremuestreo, el ADC Delta-Sigma toma múltiples muestras de la señale durante un período de tiempo y luego calcula el promedio. Esto permite obtener una alta resolución, ideal para aplicaciones que demandan alta exactitud.
• Bajo ruido: La técnica de sobremuestreo y el posterior filtrado digital permiten reducir significativamente el ruido, lo que mejora la calidad de la señal obtenida.
• Reducción de errores: El modulador Delta-Sigma minimiza errores de cuantización mediante acumulación y promediado, generando una salida más precisa y exacta.
Mecter presenta los nuevos ADC Delta-Sigma de 24 bits de Holtek, un fabricante líder en el diseño de circuitos integrados con una amplia gama de categorías de productos, que incluyen microcontroladores de 8 y 32 bits y demás periféricos. Desde su fundación en 1998, la compañía ha estado continuamente comprometida con la investigación, el desarrollo y la innovación tecnológica, con el objetivo de proporcionar los productos y soluciones más competitivos para sus clientes.
Los modelos BH45B1225 y BH45B1525 (ver Figura 2) son ADCs Delta-Sigma multicanal de 24 bits que incluyen funciones de amplificación de ganancia programable (PGA) y están diseñados para interfazar diferencialmente con señales analógicas. Estos dispositivos destacan por su bajo ruido y alta exactitud, y su comunicación con hardware externo mediante un bus I²C y/o SPI los hace ideales para aplicaciones que dependen de baterías, gracias a su bajo consumo energético y a su integración funcional avanzada. En la Tabla 1 se presenta un resumen de las especificaciones de ambos modelos.

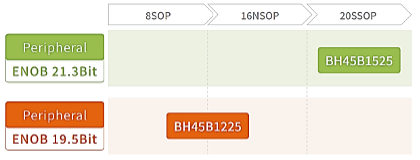

Figura 2. Modelos ADCs Delta-Sigma de 24 bits de Holtek.
