A pesar de su formato ultra-compacto de 13,5 x 12,5 x 3,5 mm, los RN05TF destacan por su amplio rango de tensión entrada de 4,75 a 36 VDC, que los hace compatibles con arquitecturas de alimentación que van desde sistemas de 5 V y 12 V hasta entornos automotrices o industriales ligeros basados en 24 V. Esta versatilidad es especialmente útil para productos que deben operar con distintas fuentes o que incorporan baterías y buses de alimentación variables.
Desde el punto de vista eléctrico, la serie destaca por su salida regulada de alta precisión, con una exactitud típica de ±2 % a plena carga, y una regulación de línea mejorada, que se sitúa alrededor del ±0,2 %, incluso con variaciones significativas en la tensión de entrada. A esto se suma una regulación de carga típica del ±0,6 %, lo que asegura un comportamiento estable en un amplio rango dinámico. Estos parámetros convierten a los RN05TF en una opción fiable para circuitos sensibles y para interfaces digitales y analógicas que requieren estabilidad continua.
La arquitectura interna del convertidor, basada en una frecuencia de conmutación de 500 kHz, permite alcanzar eficiencias típicas de hasta el 95 % según el modelo. Esta frecuencia elevada contribuye a reducir el tamaño de los componentes externos y a mejorar la respuesta transitoria, al tiempo que minimiza la disipación térmica en comparación con reguladores lineales convencionales. Esta reducción elimina completamente la necesidad de incorporar disipadores o superficies de cobre ampliadas en la PCB. Como resultado, los RN05TF simplifican el diseño térmico del sistema y contribuyen a mantener temperaturas de operación más bajas, lo que prolonga la vida útil de la electrónica y mejora la fiabilidad global del producto.
Otro aspecto relevante es su corriente de vacío muy baja, de tan solo 0,2 mA, característica clave en productos alimentados por batería o en equipos que alternan estados de reposo y actividad. Además, el convertidor incorpora protección contra cortocircuito en modo continuo, una función esencial en entornos industriales o en sistemas con múltiples nodos, donde las fallas de carga pueden comprometer la integridad del bus de alimentación.
La robustez de la serie RN05TF también se aprecia en su amplio rango térmico operativo, desde –40 °C hasta +85 °C, con derating únicamente a partir de los 71 ºC. Esto garantiza fiabilidad en aplicaciones de exterior, automatización o entornos con variaciones significativas de temperatura. Asimismo, el cumplimiento de los requerimientos de las normativas UL/EN/IEC 62368-1 de seguridad eléctrica y su conformidad con la directa RoHS, reducen de forma significativa los esfuerzos de validación y certificación, además de facilitar su integración en productos destinados a mercados internacionales.

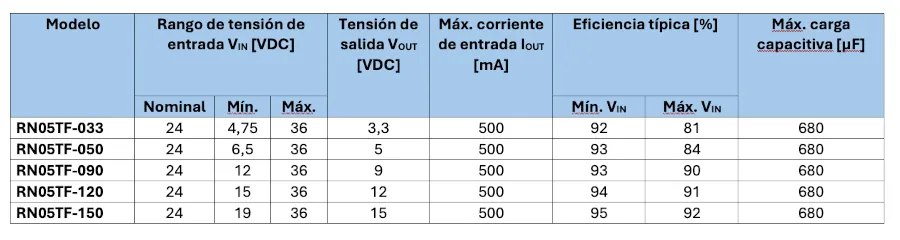

La serie ofrece diferentes tensiones de salida fijas —3,3 V, 5 V, 9 V, 12 V y 15 V— en todos los casos con una capacidad de carga hasta 500 mA y soporte para cargas altamente capacitivas de hasta 680 µF, una especificación notable en componentes de este tamaño. Esto permite utilizar los RN05TF en soluciones donde las variaciones transitorias de carga son frecuentes, como radiofrecuencia, módulos de comunicación o actuadores compactos.
La serie RN05TF representa una solución moderna y sobresaliente para el diseño electrónico. Su perfil ultraplano facilita la integración y optimiza el espacio, mientras que la baja disipación térmica reduce significativamente los costes de ingeniería y los materiales de gestión de calor, además de mejorar la eficiencia energética y la estabilidad eléctrica. Esta serie se posiciona como una opción compacta y fiable que ofrece un rendimiento técnico avanzado, ideal para dispositivos cada vez más pequeños y exigentes.
