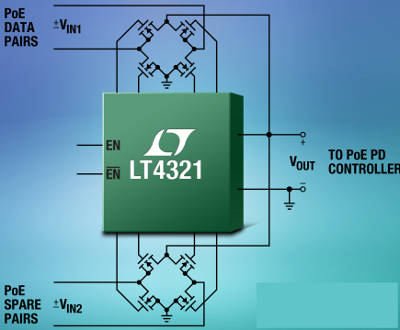

Las especificaciones IEEE 802.3 PoE exigen que los PD acepten tensiones de alimentación CC de cualquier polaridad en sus entradas para Ethernet. El doble puente activo LT4321, eficiente por el poco espacio que ocupa y por su bajo consumo, rectifica y combina sin problemas la alimentación procedente de los datos y los pares libres para obtener una única salida con la polaridad correcta. De esta forma se ven reducidos el tamaño y el coste del circuito ya que la mayor eficiencia en el consumo elimina los requisitos en cuanto a disipación de calor. El ahorro de consumo se multiplica por 10 o más, permitiendo así que los PD permanezcan dentro de los niveles de clasificación de PoE o que añadan una potente funcionalidad manteniendo la clase.
La corriente de polarización del LT4321, cuidadosamente diseñado para cumplir IEEE 802.3, no afecta a la detección y clasificación. El controlador, que funciona con Ethernet de 2 o 4 pares, es compatible con los estándares PoE, PoE+ y LTPoE++TM. Una bomba de carga integrada proporciona el control la puerta para los ocho MOSFET de canal N con baja resistencia en conducción sin necesidad de condensadores externos. Aunque ha sido diseñado para PoE PD, el rango operativo de 20V a 80V del LT4321, con un máximo absoluto de 100V, hace que resulte indicado y robusto para aplicaciones de telecomunicaciones que utilicen baterías o fuentes reversibles. La doble polaridad permite que las patillas ofrezcan capacidad de apagado al LT4321, reduciendo su corriente de polarización a 32µA a partir de la corriente de trabajo de 0,5mA.
El LT4321, especificado para un rango de temperatura ambiente de −40oC a 125oC, se suministra en un encapsulado compacto QFN de 16 patillas y 4mm x 4mm.
Principales características: LT4321
• Sustituto con un bajo nivel de pérdidas para puentes dobles de diodo en OR
• Controla ocho MOSFET de canal N
• Reduce el calor generado para facilitar el diseño térmico
• Maximiza la alimentación y la tensión disponibles
• Funciona entre 20V y 80V CC, máximo absoluto de 100V
• Compatible PoE/PoE+/LTPoE++
o Dirigido a aplicaciones PoE de 2 pares y 4 pares
o No afecta a la detección y clasificación de IEEE 802.3
o Conforme a IEEE 802.3 cuando se combina con un controlador de PD
• Corrección de polaridad de CC y OR de fuentes de alimentación en telecomunicaciones
• Corriente en reposo de 0,8mA (máx.) y de 60µA (máx.) en apagado
• Rango de la temperatura ambiente garantizado entre –40°C y +125°C
• Encapsulado QFN de 16 patillas y 4mm x 4mm
