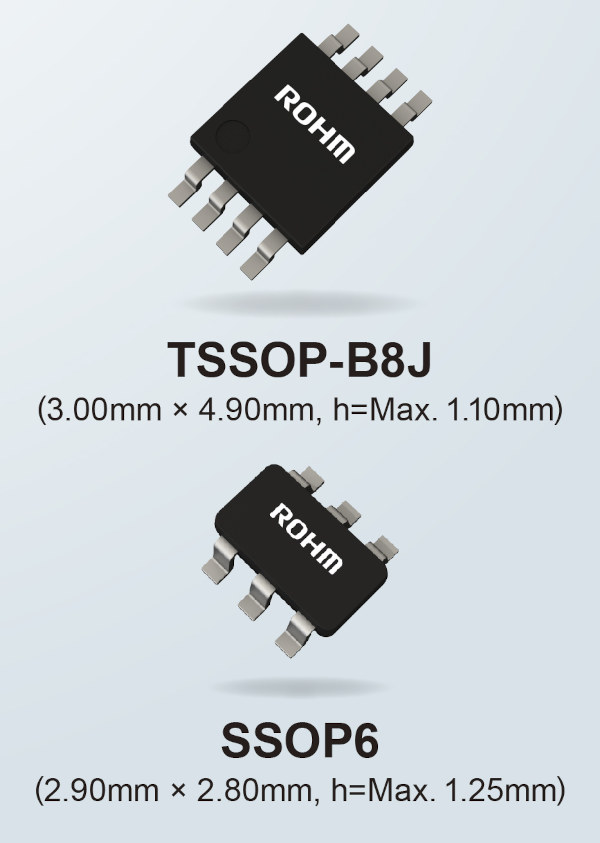

ROHM ha desarrollado una nueva línea de amplificadores de detección de corriente de alta precisión: el BD1423xFVJ-C y el BD1422xG-C. Ambos cumplen con la norma de fiabilidad de automoción AEC-Q100. La serie BD1423xFVJ-C, disponible en el encapsulado TSSOP-B8J, admite voltajes de entrada de hasta +80 V, lo que la hace ideal para entornos de alto voltaje, como convertidores CC-CC de 48 V, fuentes de alimentación redundantes, baterías auxiliares y compresores eléctricos.

La serie incluye tres modelos con diferentes ajustes de ganancia: BD14230FVJ-C, BD14231FVJ-C y BD14232FVJ-C.

Para casos de uso con voltajes más bajos, el BD1422xG-C, disponible en el compacto encapsulado SSOP6, admite voltajes de entrada de hasta +40 V. Esto los hace adecuados para aplicaciones de automoción que requieren diseños que ahorren espacio, como la monitorización y protección de corriente (sobrecorriente) en redes de alimentación de 5 V/12 V utilizadas en los ámbitos de la carrocería y la transmisión. Al igual que su homólogo de alta tensión, esta serie también consta de tres opciones de ganancia diferentes: BD14220G-C, BD14221G-C y BD14222G-C.

En los últimos años, junto con las fuentes de alimentación convencionales de 5 V/12 V, el mercado automovilístico ha experimentado una creciente adopción de sistemas de 48 V impulsados por la creciente popularidad de los vehículos eléctricos. Además, a medida que la funcionalidad de los vehículos se vuelve más avanzada, sigue aumentando la necesidad de una monitorización y un control precisos en una amplia gama de aplicaciones, lo que confiere una mayor importancia a la detección de corriente de alta precisión.

Un amplificador de detección de corriente mide indirectamente la corriente que fluye a través de un circuito amplificando la minúscula caída de tensión a través de una resistencia en derivación. A continuación, la señal amplificada se envía a un ADC o comparador para el control y la monitorización del sistema. Los amplificadores de detección de corriente para automoción de ROHM satisfacen las demandas del mercado gracias a su probada experiencia en analógica. Esto permite una detección de corriente de alta precisión con compatibilidad tanto para entornos de tensión negativa como de alta tensión, lo que contribuye a mejorar la seguridad y la fiabilidad en aplicaciones de automoción, especialmente en vehículos eléctricos.

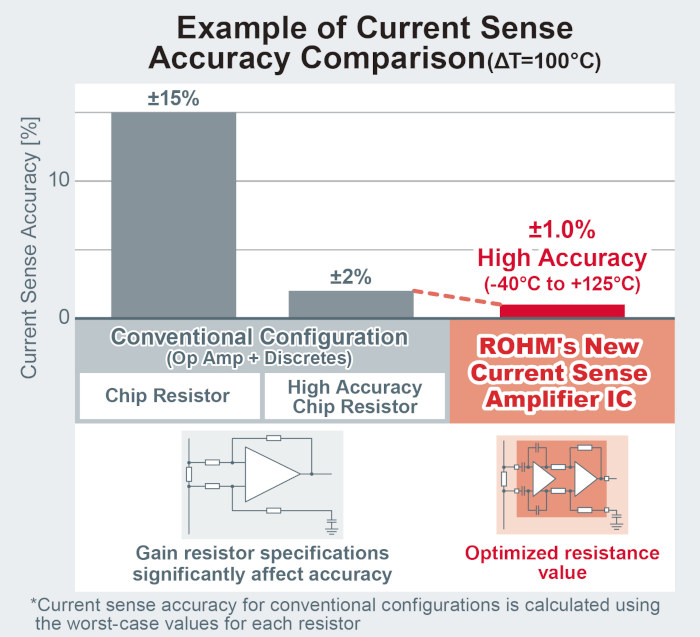

Estos nuevos productos logran una mayor eficiencia espacial al integrar la mayor parte de los circuitos de detección de corriente, que suelen estar compuestos por un amplificador operacional y componentes discretos, en un solo paquete. Como resultado, la detección de corriente es posible con solo conectar una resistencia en derivación. Los dispositivos también cuentan con una configuración de amplificador de dos etapas, que consiste en un amplificador chopper en la entrada y un amplificador de auto-cero en la salida. La adaptación interna de la resistencia para el ajuste de la ganancia garantiza una detección de corriente estable y precisa (±1 %), al tiempo que minimiza los efectos de las variaciones de temperatura.

Además, la precisión de la detección de corriente se mantiene incluso cuando se añade un circuito filtro RC externo para suprimir el ruido, lo que reduce significativamente la complejidad del diseño y el tiempo de desarrollo. Otras características adicionales son la tolerancia a voltajes negativos de -14 V, que admite la fuerza electromotriz inversa, la conexión inversa y la entrada de voltaje negativo.

En el futuro, ROHM seguirá ofreciendo soluciones óptimas que contribuyan a una mayor precisión y fiabilidad en los equipos de automoción.

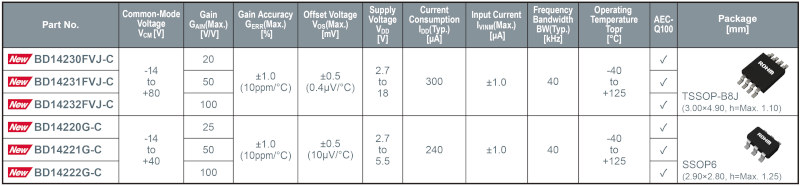

Gama de productos

ROHM también ofrece el BD1421x-LA, un amplificador de detección de corriente diseñado para aplicaciones en equipos industriales.

Ejemplos de aplicación
• BD1423xFVJ-C (para sistemas de 48 V): fuentes de alimentación redundantes, baterías auxiliares, convertidores CC-CC y compresores eléctricos, entre otros.
• BD1422xG-C (para sistemas de 5 V/12 V): DCU (unidades de control de dominio) y ECU (unidades de control electrónico) para carrocerías, etc.

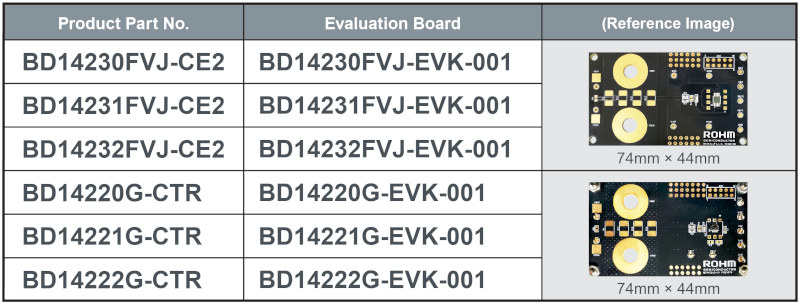

Los productos (junto con las placas de evaluación) se ofrecerán en otros distribuidores en línea a medida que estén disponibles.
(Fecha de lanzamiento de las ventas: febrero de 2025)

Productos de venta previstos
